Копировальные втулки предназначены для обработки криволинейных кромок параллельно шаблону. Фреза вставляется в отверстие втулки и крепится в цанге фрезера. Направляющая втулки скользит по шаблону и копирует его профиль на обрабатываемую деталь. Копировальная втулка в комплекте со стопорной гайкой. Далее приведены соответствия по всем копировальным втулкам SINICA
Артикул / Внешний диаметр /Внутренний диаметр втулки:
10мм / 8мм
12мм / 10мм
16мм / 14мм
18мм / 15мм
20мм / 17мм

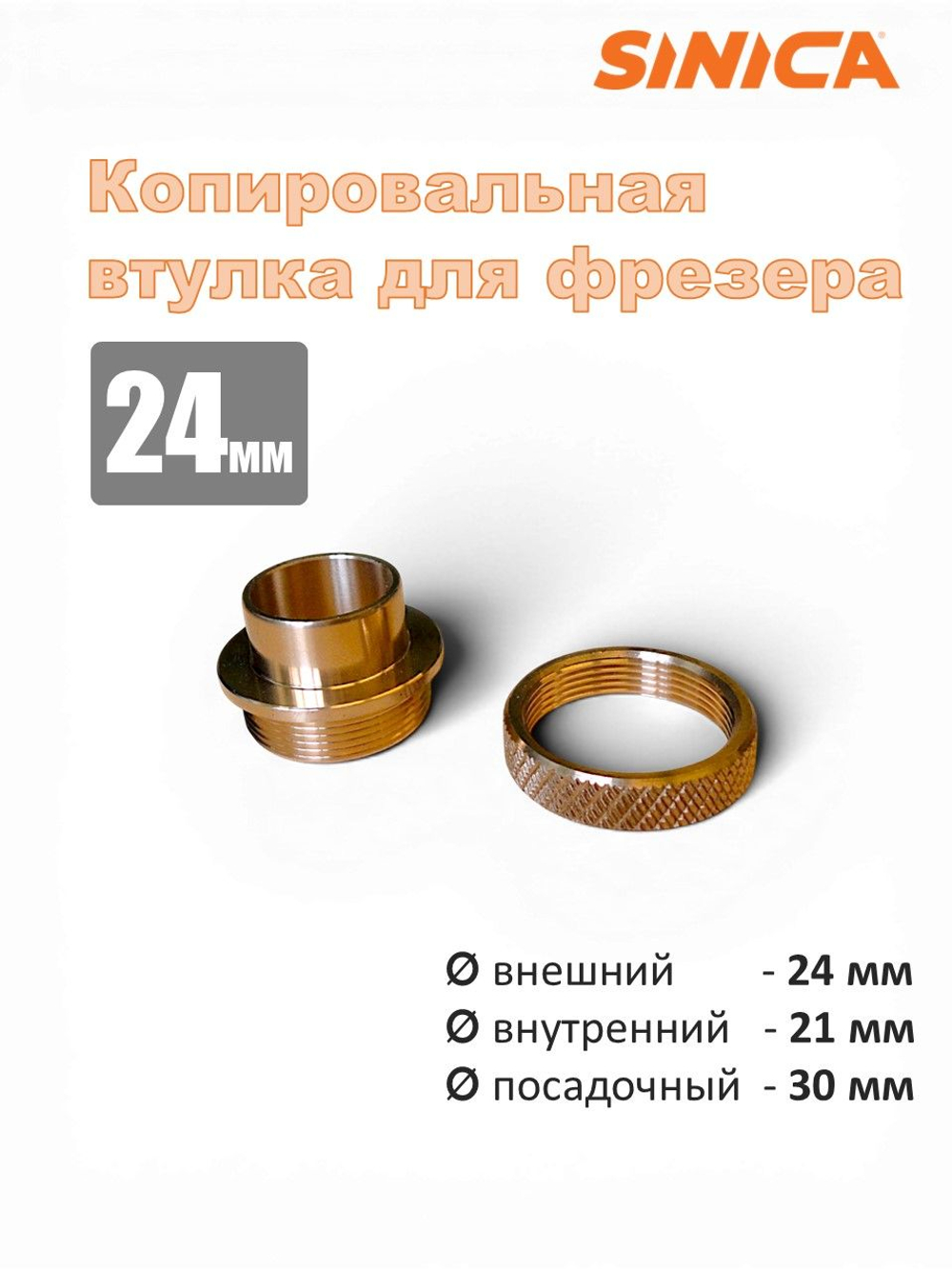

24мм / 21мм
30мм / 27мм
Посадочный диаметр под отверстие 30мм, внешний диаметр фланца 35мм
Крепление Вариант 1. Копировальная втулка вставляется непосредственно в отверстие станины фрезера и фиксируется контргайкой.
Вариант 2. Используется переходная пластина (не входит в данный комплект, приобретается либо изготавливается отдельно). Внутренний диаметр пластины 30мм под копировальную втулку, внешний диаметр соответствует креплению Вашего фрезера.
Вариант 3. Для при работе с фрезерным столом, используется специальная вставка SINICA (арт. 100265) c внутренним диаметром 30мм под копировальную втулку. Копировальные втулки и контргайки изготовлены из латуни.
Комплектация Копировальное кольцо, стопорная гайка.
