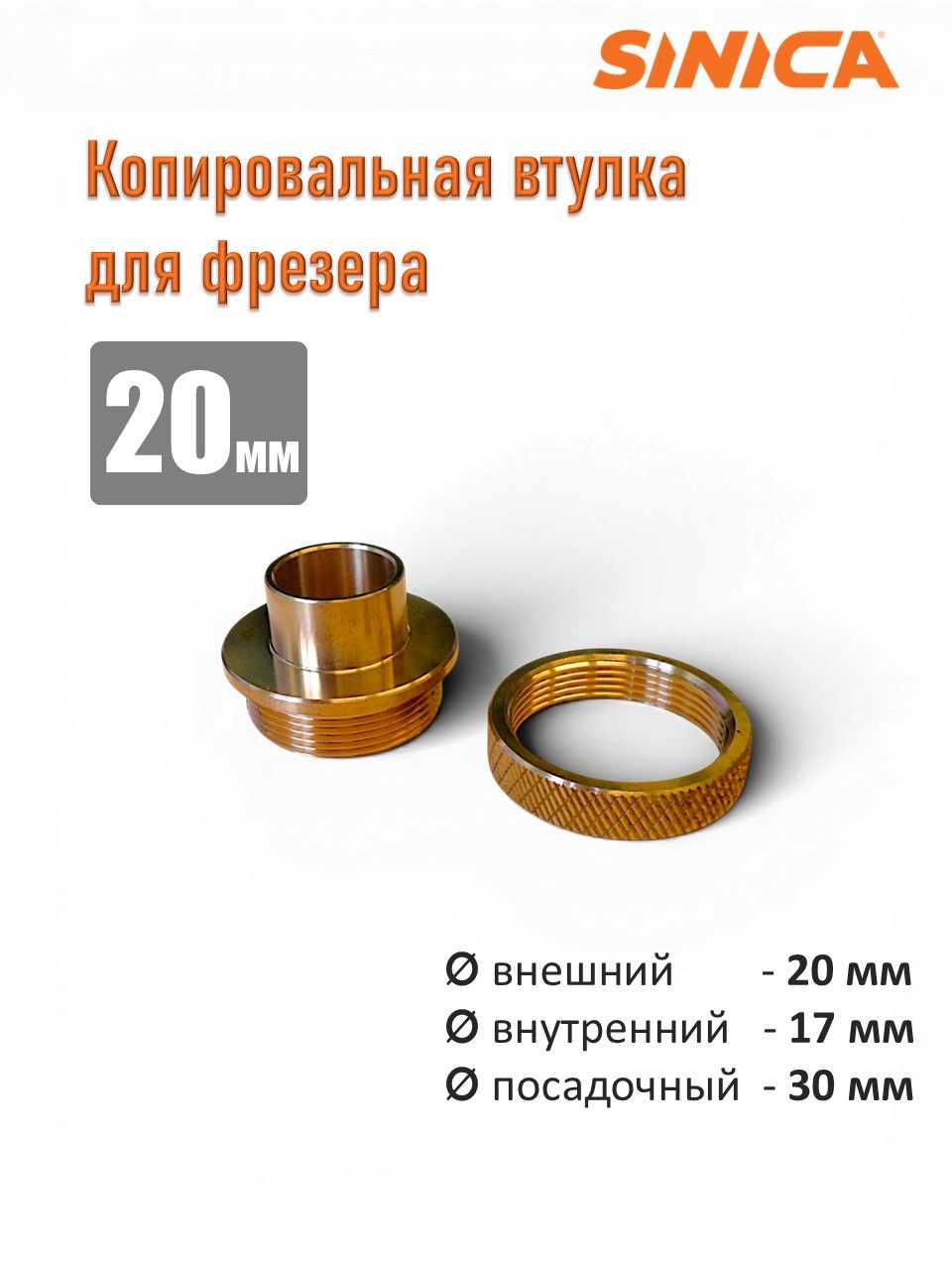

Копировальное кольцо (втулка) для фрезера 20 мм, посадочный диам. 30мм х 35мм с гайкой

Копировальные втулки предназначены для обработки криволинейных кромок параллельно шаблону. Фреза вставляется в отверстие втулки и крепится в цанге фрезера. Направляющая втулки скользит по шаблону и копирует его профиль на обрабатываемую деталь. Копировальная втулка в комплекте со стопорной гайкой. Далее приведены соответствия Внешний диаметр /Внутренний диаметр втулки 10мм / 8мм 12мм / 10мм 16мм / 14мм 18мм / 15мм 20мм / 17мм 24мм / 21мм 30мм / 27мм Посадочный диаметр под отверстие 30мм, внешний диаметр фланца 35мм Крепление Вариант 1. Копировальная втулка вставляется непосредственно в отверстие станины фрезера и фиксируется контргайкой. Вариант 2. Используется переходная пластина (не входит в данный комплект, приобретается либо изготавливается отдельно). Внутренний диаметр пластины 30мм под копировальную втулку, внешний диаметр соответствует креплению Вашего фрезера. Вариант 3. Для при работе с фрезерным столом, используется вставка c внутренним диаметром 30мм под копировальную втулку. Копировальные втулки и контргайки изготовлены из латуни. Комплектация Копировальное кольцо, стопорная гайка.
