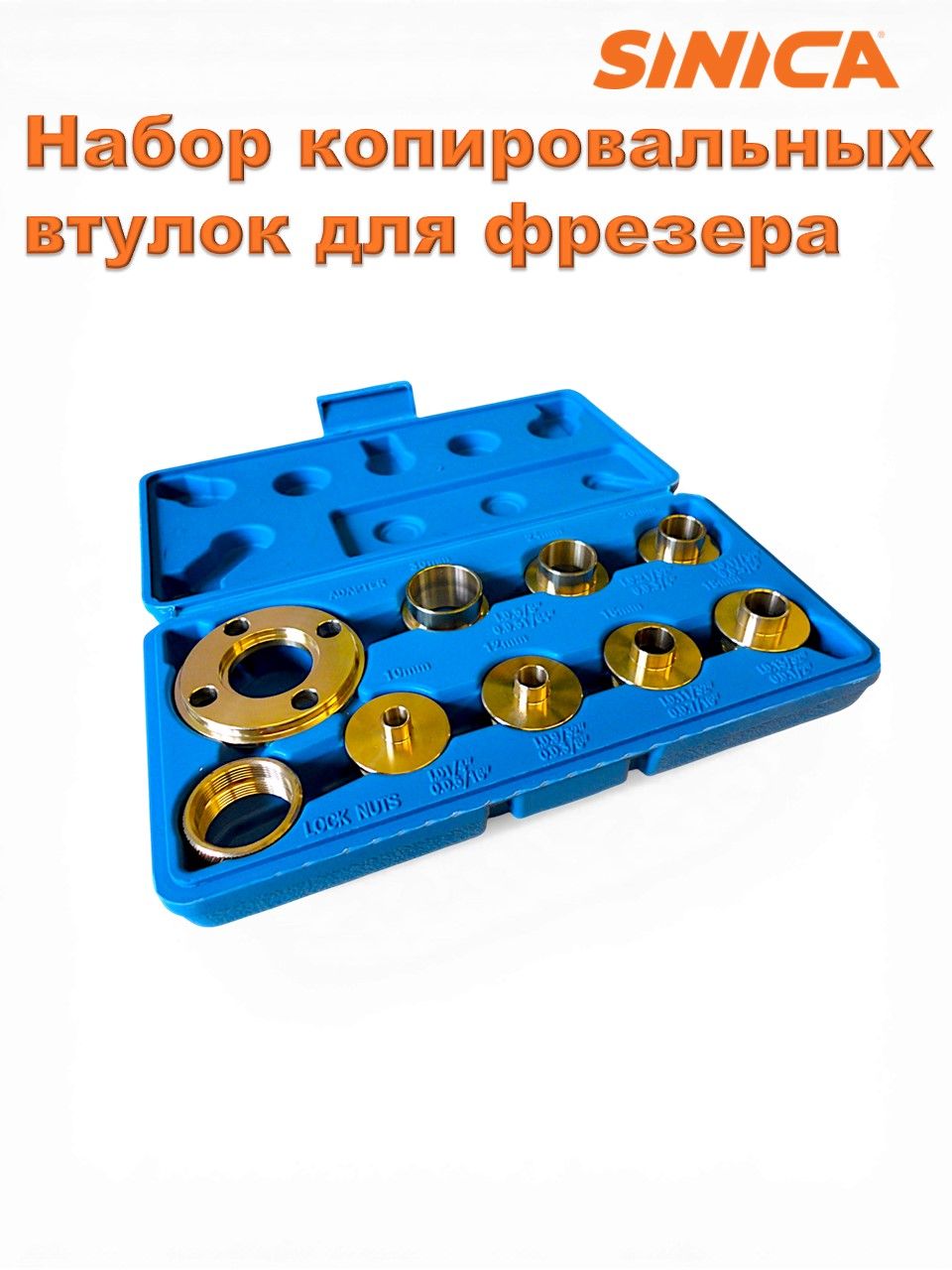

Набор копировальных колец (втулок) для фрезера 30, 24, 20, 18, 16, 12, 10 мм, посадочный диам. 30мм

Копировальные втулки предназначены для обработки криволинейных кромок параллельно шаблону. Фреза вставляется в отверстие втулки и крепится в цанге фрезера. Направляющая втулки скользит по шаблону и копирует его профиль на обрабатываемую деталь. Набор копировальных колец SINICA позволяет подобрать оптимальный диаметр втулки, который будет соответствовать размеру используемой фрезы и минимальным радиусам кривизны у шаблона. В составе набора 7 копировальных колец с посадочным диаметром 30мм и две стопорные гайки. Внешний /внутренний диаметр втулки: 1) 30 мм/27 мм 2) 24 мм/21 мм 3) 20 мм/17 мм 4) 18 мм/15 мм 5) 16 мм/14 мм 6) 12 мм/10 мм 7) 10 мм/ 8 мм Крепление Вариант 1. Копировальная втулка вставляется непосредственно в отверстие станины фрезера и фиксируется контргайкой. Вариант 2. Используется переходная пластина входящая в данный комплект. Внутренний диаметр пластины 30мм под копировальную втулку, внешний диаметр 67мм /61,7мм. Данный посадочный размер весьма популярен и используется на большом количестве фрезеров различных брендов. Вариант 3. Для при работе с фрезерным столом, используется вставка c внутренним диаметром 30мм под копировальную втулку. Копировальные втулки и контргайки изготовлены из латуни. Комплектация · копировальные втулки - 7 шт.; · стопорные гайки - 2 шт.; · переходная пластина -1 шт. · пластиковый кейс – 1 шт.
